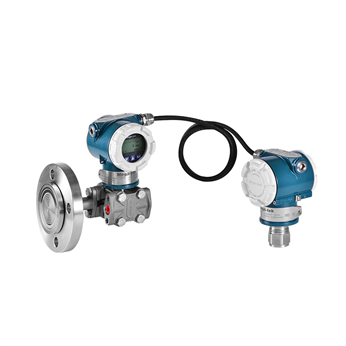

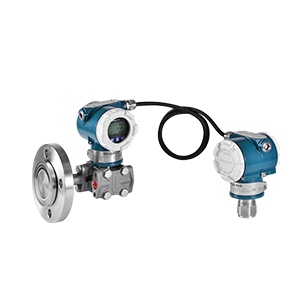

MG5600ERS电子远传变送器主要由个性化的传感器部件和中央处理电路模块构成。
MG5600ERS电子远传变送器主要由个性化的传感器部件和中央处理电路模块构成:个性化传感器部件主要由抗腐蚀性的柔性隔离膜片、传感器膜盒、填充液、高精度的压力传感器、高分辨率的温度传感器、传感器放大电路、个性化信息处理、补偿、个性化存储电路构成。
中央处理电路模块主要由中央处理电路、抗电磁干扰、防雷击、输入限压及输出电路部分构成。外部介质压力通过柔性隔离膜片和填充液(硅油)传递给压力传感器的单晶硅芯片,压力传感器的另一端接大气(用于表压测量)或真空(用于绝压测量)。在压力的作用下,单晶硅芯片的电桥产生不平衡,其阻值发生变化输出差分电压信号,该电压信号与被检测压力成正比,经传感器放大电路、个性化信息处理、温度补偿、个性处理调节后输出一标准摸拟信号和数字信号至DCS系统。达到个性化传感器部件与中央处理电路模块的任意更换,不需重新标定的要求。
无需毛细管充油,大大提高温度特性与长期稳定性;
电子差压测量系统大大降低了安全风险;
缩短安装时间、维护时间,减小备件需求,降低用户成本;
多变量测量,标准HART通信;
高重复性和高长期稳定性;
抗过载,并具有监控功能。
