外部介质压力通过柔性隔离膜片和填充液(硅油)传递给压力传感器的单晶硅芯片,压力传感器的另一端接大气(用于表压测量)或真空(用于绝压量)。
外部介质压力通过柔性隔离膜片和填充液(硅油)传递给压力传感器的单晶硅芯片,压力传感器的另一端接大气(用于表压测量)或真空(用于绝压测量)。在压力的作用下,单晶硅芯片的电桥产生不平衡,其阻值发生变化输出差分电压信号,该电压信号与被检测压力成比,经传感器放大电路、个性化信息处理、温度补偿、个性处理调节后输出一标准摸拟信号和数字信号至DCS系统。达到个性化传感器部件与中央处理电路模块的任意更换,不需重新标定的要求。

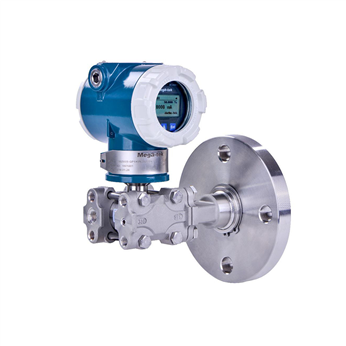

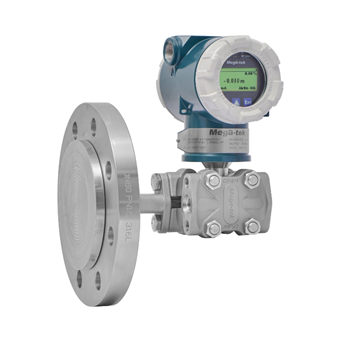

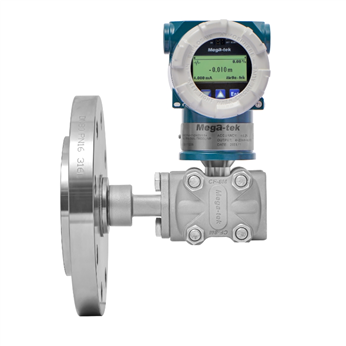

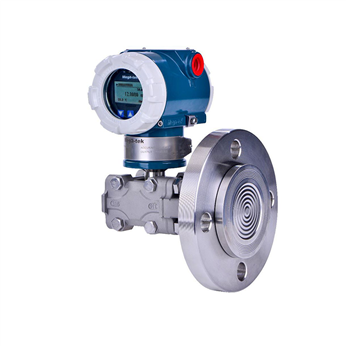

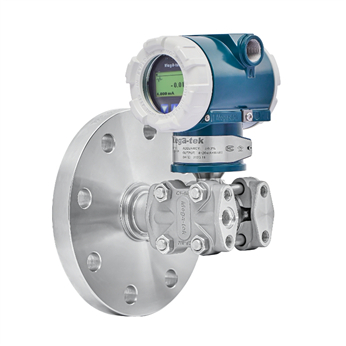

变送器与测量法兰膜片一体、自带HART协议、LCD液晶显示、小巧而质轻,易于安装与维护;
模块化变送器:长期稳定性高静压/抗过载;
每年±0.05%的稳定性,并且保证期为5年;
多于81点的线性补偿及41点温度补偿,确保长期稳定;
采用先进的双梁悬浮式MEMS单晶硅压力传感器和一体化抗高压过载中心膜片,具有极的高稳定性、高精度和超高过压性能;
超宽测量范围:100Pa-40MPa最高可达70MPa压力变送器;
微量程单向过压高达16MPa;
传感器膜盒内嵌压力、温度补偿、特征化处理电路,实现了电路模块的任意互换;
超高温压力测量:独特的超高温制造工艺,远传变送器可在700℃高温工况下可靠运行;
高精度:精度±0.05%,最高精度±0.03%,最高量程压缩比100:1;
年漂移小于±0.05%,长期漂移小于±0.1%/10年;
电路采用多冗余连接设计,接插件镀纯金厚度2um,解决了连接点时间长氧化接触不良的问题;
表头可同时显示压力值、电流值、百分比值、百分比率光条、传感器膜盒温度、Logo,还可显示变送器波形曲线参数;
电路模块设有过流、过压保护、抗强电磁干扰,防雷击等功能。
